無線LAN構築に必要な時間を最適化するために、合理的なデザイン手法を提供します。

---

概要



「Bwave Wi-Fi」および「iBwave Wi-Fi Mobile」は、公共施設や大規模施設、公共交通機関などにおける無線LAN環境を効率よく構築するための支援ツールです。ツール上に施設の精密な3次元あるいは2次元モデルを作成し、壁・窓・床など実際の材質に基づいた電波の減衰率と設置するアクセスポイントの出力やアンテナの特徴を考慮して、アクセスポイントの最適な設置場所ならびに電波の強さ・広がりを正確に予測します。これにより現地でのトライアンドエラーを最小限に抑え、工数・人件費削減に貢献します。加えて、ケーブルやイーサネットスイッチなどの有線ネットワーク機器も考慮した設計を行うことができ、システム全体の設計を支援、最適な調達を行い想定外の出費を防ぎます。また、電波強度の実測も可能で、設計モデル上に記録することができます。さらに、作成されたデータを閲覧する無償のビューワーと、データの受け渡し・管理が容易に行えるクラウドサービス「iBwave Cloud」により、関係者すべてが必要な情報を簡単・効率的に共有することができます。



WiFiアダプタはPC、モバイル端末のWiFiアダプタを利用







【主な特長】

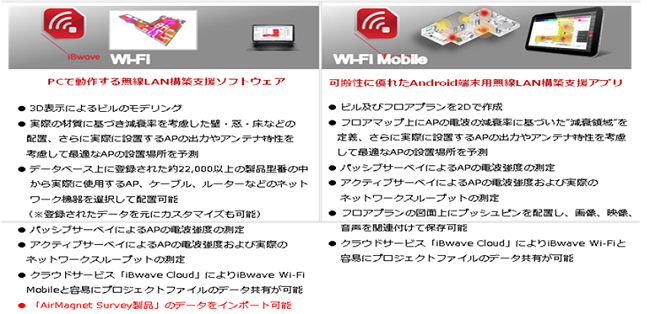

１）無線LAN環境構築支援ツール「iBwave Wi-Fi」（PC版）
◆壁などの材質や高さを考慮に入れた3次元の精密な施設のモデリング
◆最適なアクセスポイント設置場所の自動判断と、予測される電波強度分布の表示
◆アクセスポイントに加え、ケーブルやルーターなどのネットワーク機器も考慮したネットワーク全体のデザイン
◆アクティブサーベイおよびパッシブサーベイによる電波強度などの測定
２）無線LAN環境構築支援ツール「iBwave Wi-Fi Mobile」（Mobile版）
◆施設およびフロアのプランを2次元で作成
◆最適なアクセスポイント設置場所の自動判断と、予測される電波強度分布の表示
◆画像・映像・音声によるメモをフロアプランの図面上に保存可能
◆アクティブサーベイおよびパッシブサーベイによる電波強度などの測定
＊キャプチャデータを、メーカが用意するクラウド上に保存（どこでも設計データを見ることが可能）

【製品データ】

iBwave-Wi-Fi-Product-Sheet201608.pdf
１）無線LAN環境構築支援ツール「iBwave Wi-Fi」
　・[永続ライセンス]
　・[1年間使用ライセンス]
２）無線LAN環境構築支援ツール「iBwave Wi-Fi Mobile」
　・[1年間使用ライセンス]
３）実施キャンペーン
　・新製品販売開始特別キャンペーン
　・お手持ちのサーベイツールからの乗り換えキャンペーン
　・新製品販売開始無償キャンペーン・セミナー
　※各キャンペーンの詳細および期間についてはお問い合わせください。

iBwave_無償ハンズオンちらし_R4.pdf



プランニングが充実　Viewerは無償
（CADの設計データと取り込んで、AP,ケーブル配線の最適化を自動的に算出）

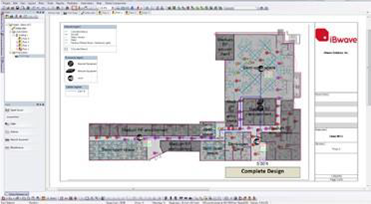

　　　　　　AP, ケーブル, スイッチ, ルータの配置

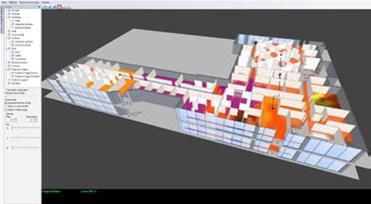

　　　　　　3D表示によるビルモデリングと予測

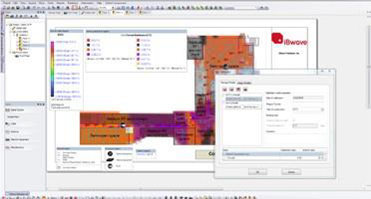

　　　　　　サーベイ測定による予測と校正

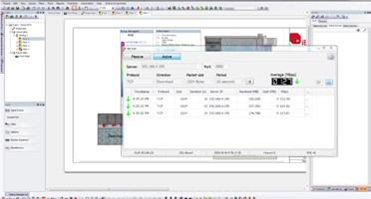

　　　　　　アクティブサーベイの実行

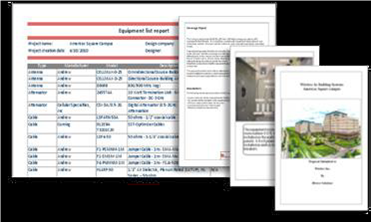

　　　　　　レポート作成



　機器仕様



対応無線テクノロジ
　　無線LAN(IEEE802.11 a/b/g/n/ac)
データ収集
　　統合サーバを用いたアクティブサーベイ/ パッシブサーベイ
ネットワークデザイン
　　屋内のRFシステムデザインのためのデザインプラン（ビルディングとフロア）
　　APやスイッチ、ルータなどのベンダー個々のネットワーク機器を集約したデータベース
　　壁の高さの調節や斜面の表現可能なアドバンスド3Dデザイン
　　ネットワークの確認とエラーのチェック
自動化
　　自動デザインプラン作成機能/ アクセスポイントとチャンネルの自動配置機能
計算
　　自動ケーブル長測定/ RFダウンリンクの概算
ビルのモデリング
　　複数のビル、複数のフロアを含むプランの作成
　　フロアプランと壁のインポート(ファイル形式：.dwg, .dxf, .jpeg, .bmp, .tiff, .gif .pdf)
　　事前定義あるいはカスタマイズの素材による壁と面（斜面を含む）の書き込み
　　アドバンスド3Dビューワでビルディングとフロアを表示
　　Google EarthおよびGoogle EarthあるいはBing内のビルへのエクスポート
電波伝播
　　マルチバンド/テクノロジの3D伝播予測分析
　　可変パス損失指数、COST 231マルチウォールまたはファストレイトレーシング伝播モデル
　　マルチシステム予測結果を表示するための精査
　　ユーザ定義された基準におけるコンプライアンス結果とレポート
　　サーベイデータによる予測モデルと素材の校正
マップへの出力
　　RSSI、CCI、Wi-FiベストAP、ベストチャンネル、オーバーラップ、APカウント、SNR
プロジェクトドキュメンテーション
　　線、図形、テキストおよびイメージのための描画ツール
　　ピクチャープランとフォトモックアップの作成
　　注釈の作成（テキスト、音声、写真、ビデオ）
　　プロジェクトのリビジョンの作成
　　パスワードによるプロジェクトファイルの保護
　　プロジェクトの.dxfフォーマットへのエクスポートと注釈のzipファイルへのエクスポート
レポート
　　注釈、アウトプットマップ、RFサーベイレポート
　　機器リストとコスト詳細レポート
　　アクセスポイント、ケーブル配線と相互参照レポート
　　予測vs.実測レポート
　　コンプライアンスレポート
　　プロジェクト関係者のためのフリーレポートビューワ
ツール
　　ローカルサーバを含むNet Scan（アクティブとパッシブ）
　　パワーと周波数のコンバータ
　　混変調カリキュレータ

【要求仕様】

ソフトウェア要求仕様
　　Microsoft.NET Framework 4.5.2/Microsoft Internet Explorer 7.0以上
ハードウェア要求仕様
　　最小構成
　　　CPU:2.0 GHz以上
　　　OS: Windows Vista, Windows 7, Windows 8 or Windows10
　　　メモリ: 2GB
　　　ハードディスク: 500 MB
　　　ディスプレイ: 1024 x 768, 24 bits
　　推奨構成
　　　CPU:Intel i7 Processor 2600 (3.4 GＨz) 以上
　　　メモリ: 12GB以上
　　　ハードディスク: 500 MB
　　　ディスプレイ: 1680 x 1050, 32 bits, 3DサポートVideoCard (最少256Mb)





　
