『制御盤設計専用CAD』SINWA製 トヨタ仕様対応 制御盤設計専用CAD |
| 国内で最も多く使用されている電気設計CAD 1980年より電機業界において、シーケンスＣＡＤのリーディング カンパニーとしてＣＡＤ・ＣＡＭ等のコンピュータシステムを開発 販売している会社です。 各種のアプリケーションソフトを豊富に取り揃えております。 体験版ソフトもご用意致しておりますので、是非お試しください。 |
あらゆる業種に対応し、自動車メーカーの図面作成に必要な、
シンボル・フォーマット・電気用語辞書など、全て標準装備されています。
各種PLC(TOYOPUC含)とのデータ変換にも対応しており、機能面においても、
装置符号別図面や機能符号などに完全対応されています。
また、グローバル化に対応【LCS】を搭載。
各国の対応言語が登録されたCSVファイルを利用することで、図面ファイル内
のコイルやI/O図のコメントはもちろん、盤外形図内にあるコメントも目的の
言語に一括で置き換えることができます。
・トヨタ仕様対応
トヨタ仕様の図面作成に必要なシンボル・フォーマット・電気用語辞書等、
必要なデータが標準で装備されており、装置符号別の図面、機能符号等に
完全対応しています。
またTOYOPUCを始め、各種のＰＬＣデータを変換して一元化された図面が
作成できますので、一般的なＣＡＤで作成しようとすると膨大な時間がかかる
作業が必要最小限の工数で完成します。

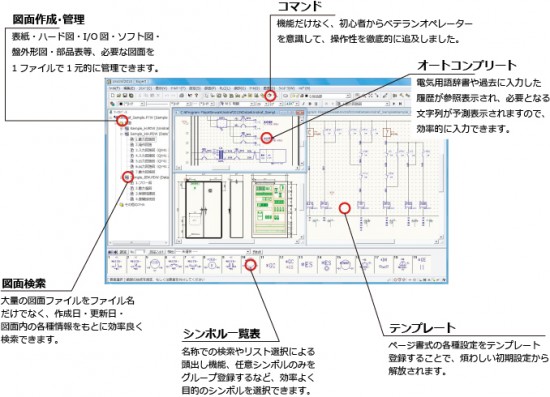

・機能

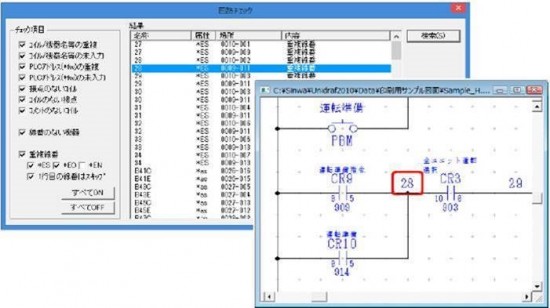

・回路チェック
重複線番・重複コイル・重複機器・ＰＬＣアドレスの重複・接点のない
コイル・コイルの無い接点・コメントのない機器・線番のない機器などを
図面より検索してリストで表示できます。
さらに検索結果より素早く該当箇所にジャンプできます。

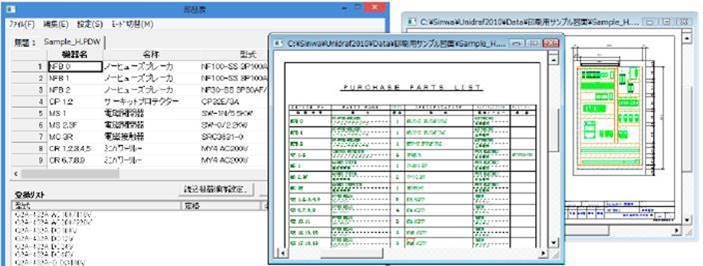

・部品表作成＋部品レイアウト
作成した図面から使用部品を拾い出し集計することができます。
拾い出された結果はユーザーオリジンの部品表フォーマットへ展開したり、
テキストファイルへ変換することができます。
さらに各部品の形式に外形用シンボルを関連付けしておくことで、面倒な
レイアウト作業の効率化を実現します。
制御盤の設計に特化したCADのため、大幅に時間を短縮可能 （汎用CAD比較）
※AutoCAD等、汎用CAD・機械CADで電気図面を書かれているお客様の場合は、
各種情報の拾い出し時間が”0”になる等、特に効果が高くなります。

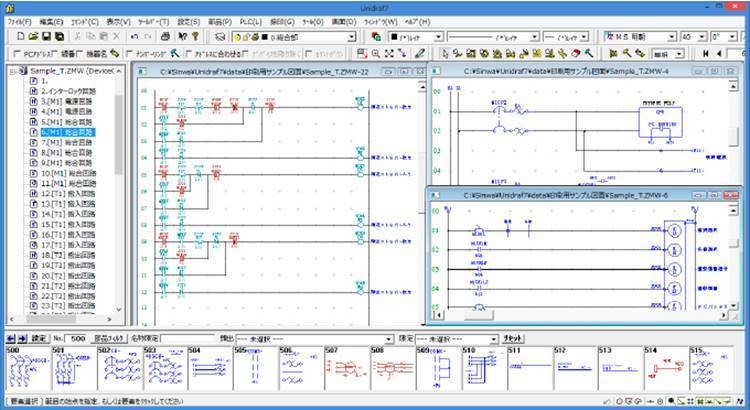

・分かりやすさと操作性の良さ
※Windowsライクな作りになっており、またオリジナルな部分もマニュアルの参照
やお電話・メール等のお問い合わせ程度で十分理解できるようになっています。
・体験版は下記のURLよりダウンロードできますのでご確認ください。
http://www.sinwa.co.jp/trial/
